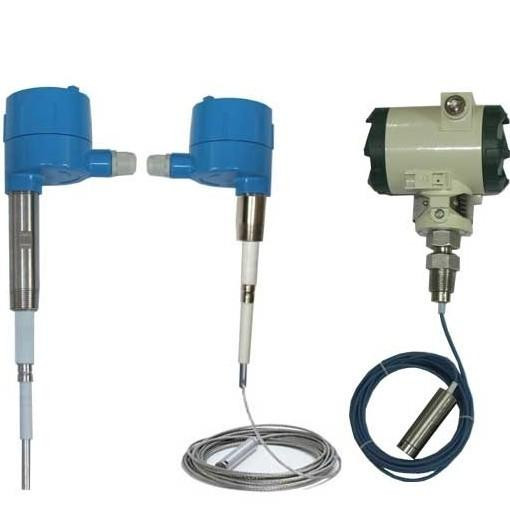

一、概述及应用：
变送器由检测、变送两部份组成。检测部份由探头、�；ぬ住⒋衅髯槌�；变送部份由振荡器、解调器、放大器、电压电流转换、指示表、外壳等组成。振荡器产生射频电压，加在一个由电感和电容组成的电桥上，其中 用于补偿同轴电缆的分布电容，是传感器和被测物料及容器之间形成的电容，在初始状态下，调整可变电容 的大小，使电桥平衡，则输送给解调器的电压将为零，当容器中的物位发生变化上升时，容量增大，电桥失去平衡，这时输送给解调器的电压将不为零，且正比于电桥不平衡度，由物位变化引起的信号变化，经解调器、放大器处理，转换成与被测物位成线性的4～20mA电流，远传至控制室集中控制、记录，实现工艺流程的自动控制。
可广泛用于石油、化工、冶金、医药、电力、食品、造纸等工业领域的液位料位连续测量。
二、产品特点:
独特的电路设计：能可靠的测量几乎所有的过程介质物位，而不受传感器上温度、湿度的变化影响。
射频导纳技术：高可靠性、通用性、没有易损的可动部件，因而使用寿命长。
使用范围广：几乎用于所有场合的液位、颗粒状材料、粘稠材料、混合介质测量。
量程范围大：300mm~30m可供选用。
安装简单方便：调试方便、成本低、无须另设旁路管道、密封材料和各种阀门，可全部采用顶置安装。
多种多样电极：化学适用性极强的探头，刚性、挠性、带重锤的或者带紧固装置的
多种结构形式：分离型、整体型、抬高型
三、技术参数:
安装方法：螺纹：螺纹一体化安装、螺纹分体式安装
法兰：法兰一体化安装、法兰分体式安装
测量范围H(m)： 300mm~30m范围内可任意选用)
工作压力（MPa）：1.6、2.5、4.0
连接方法：管螺纹、法兰可选
接液材质：探头316L、1Cr18Ni9Ti
螺纹法兰:316、1Cr18Ni9Ti
工作温度：-20~250℃
精确度：±1%
输入电压：额定电压24VDC 最低输入电压15V 最高输入电压32V
输出信号：4～20mA二线制
负载电阻：额定负载电阻250Ω
环境温度：–40～+75℃
电气接口：M20×1.5内螺纹 |
